嵌入式工控一體機作為工業自動化領域的核心硬件設備，集成了嵌入式系統的緊湊性、低功耗與工業控制計算機的強大功能，為現代智能制造提供了關鍵的計算與控制平臺。本文將深入探討嵌入式工控一體機的技術特點、系統架構、應用場景及未來發展趨勢，為工業自動化升級提供參考。
一、嵌入式工控一體機概述

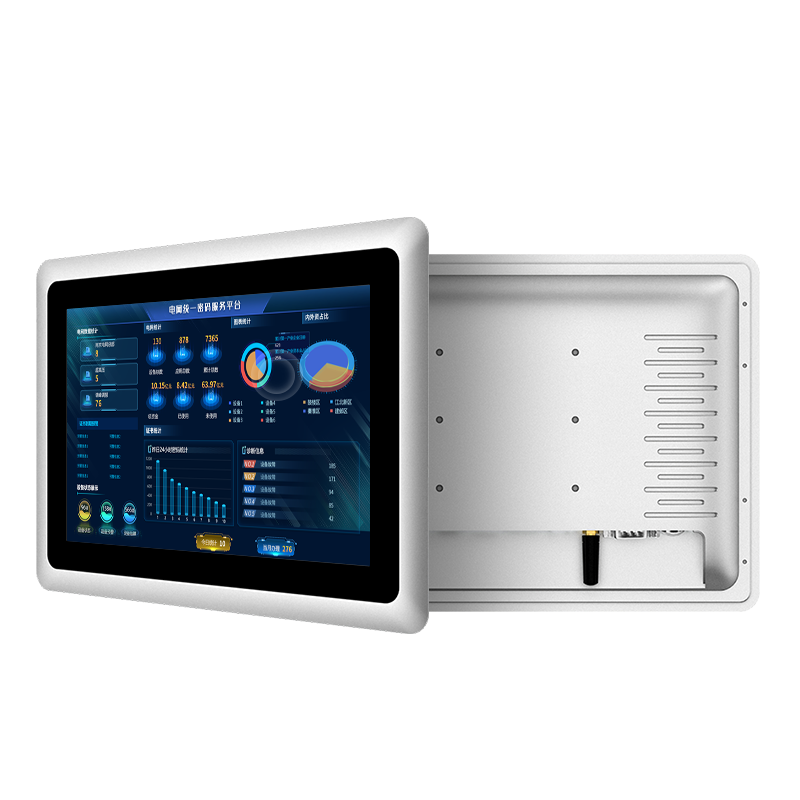

嵌入式工控一體機是將嵌入式技術與工業控制計算機相結合的產物，它采用嵌入式處理器作為核心，集成了顯示、觸控、通信、I/O接口等功能于一體，具有體積小、功耗低、可靠性高、實時性強等特點。與傳統工控機相比，嵌入式工控一體機更加注重系統集成度和專用性，通常運行嵌入式實時操作系統，為特定工業應用場景提供定制化的解決方案。
嵌入式工控一體機的出現，填補了微控制器與傳統工控機之間的技術空白，既具備了足夠的計算能力處理復雜控制算法和人機交互，又保持了較低的功耗和成本，特別適合分布式控制系統、邊緣計算節點和空間受限場景的應用需求。
二、系統架構與技術特點
1. 硬件架構
嵌入式工控一體機的硬件架構主要包括以下幾個部分：
- 處理器平臺：主要采用ARM架構處理器（如Cortex-A系列）、X86低功耗處理器或RISC-V架構處理器，根據應用需求選擇不同性能等級。
- 存儲系統：通常采用工業級eMMC或SSD作為主存儲，配合DDR3/4內存，部分產品集成FRAM或MRAM等非易失性存儲器保存關鍵數據。
- 顯示與觸控：集成4.3~15.6英寸工業級LCD顯示屏，支持電容或電阻觸控，部分產品采用光學貼合工藝提高顯示效果和抗干擾能力。
- 通信接口：豐富的工業通信接口，包括RS-232/485、CAN、工業以太網、PROFINET、EtherCAT等現場總線接口。
- I/O擴展：數字/模擬輸入輸出接口，支持各類傳感器和執行器連接，部分產品支持模塊化I/O擴展。
- 電源系統：寬電壓輸入設計（通常9~36V DC），集成電源管理和保護電路，支持工業環境下的可靠運行。
2. 軟件架構
嵌入式工控一體機的軟件架構通常采用分層設計：
- 操作系統層：主要采用實時操作系統（如VxWorks、RT-Linux、FreeRTOS）或輕量級Linux系統（如Yocto、Buildroot定制）。
- 中間件層：包括設備驅動、通信協議棧、數據庫引擎、Web服務等基礎組件。
- 應用框架層：提供HMI開發框架、控制算法庫、數據采集與處理框架等。
- 應用層：包括具體的工業控制應用、監控界面、數據分析與診斷工具等。
3. 核心技術特點
| 技術特點 | 具體表現 | 應用價值 |
|---|---|---|
| 高可靠性設計 | 無風扇設計、寬溫設計(-25℃~70℃)、抗振動沖擊、EMC防護 | 確保在惡劣工業環境下長期穩定運行 |
| 實時性保障 | 硬實時操作系統、確定性響應、優化的中斷處理 | 滿足精密控制和時序關鍵型應用需求 |
| 低功耗設計 | 動態功耗管理、休眠模式、高效電源轉換 | 適合電池供電和熱敏感應用場景 |
| 邊緣計算能力 | 本地數據處理、AI推理加速、邊緣分析 | 減少云端依賴，降低延遲和帶寬需求 |
| 安全防護 | 安全啟動、加密存儲、訪問控制、入侵檢測 | 保護工業數據和控制系統安全 |
三、應用場景與解決方案
嵌入式工控一體機憑借其獨特的技術優勢，在多個工業領域得到廣泛應用：
1. 智能制造領域
在智能制造領域，嵌入式工控一體機主要應用于設備控制、生產線監控、數據采集與分析等場景。例如，在CNC機床控制系統中，嵌入式工控一體機可以同時處理運動控制算法、實時監測加工參數、提供操作界面，并通過工業網絡與上層MES系統交互，實現設備的智能化控制與管理。
應用案例：注塑機智能控制系統
某注塑機制造商采用ARM Cortex-A72架構的嵌入式工控一體機，集成10.1英寸電容觸摸屏，運行實時Linux系統，實現了注塑機的溫度、壓力、速度等參數的精確控制，并通過邊緣計算技術實現了模具壽命預測和能耗優化，使產品不良率降低15%，能耗降低12%。
2. 能源與公共設施
在能源和公共設施領域，嵌入式工控一體機廣泛應用于變電站自動化、配電網監控、水處理系統等場景。這些應用通常要求設備具備高可靠性、長壽命和遠程管理能力，嵌入式工控一體機憑借其堅固的硬件設計和靈活的軟件架構，能夠滿足這些嚴苛要求。
3. 交通與物流
在交通和物流領域，嵌入式工控一體機應用于車載系統、交通信號控制、倉儲自動化等場景。例如，在智能倉儲系統中，嵌入式工控一體機可以作為AGV（自動導引車）的控制核心，處理導航算法、障礙物檢測、任務調度等功能，并通過無線網絡與倉儲管理系統實時通信。
4. 醫療與生命科學
在醫療設備和生命科學領域，嵌入式工控一體機需要滿足更高的安全性和可靠性要求。它們被應用于醫療影像設備、實驗室自動化系統、醫療監護設備等場景，提供穩定的計算平臺和友好的人機交互界面。
四、嵌入式工控一體機與傳統工控機對比
嵌入式工控一體機
- 體積小，集成度高
- 功耗低（通常5-20W）
- 無風扇設計，可靠性高
- 啟動速度快（秒級）
- 專用性強，定制化程度高
- 成本相對較低
- 適合分布式部署和空間受限場景
傳統工控機
- 體積較大，模塊化設計
- 功耗較高（通常50-150W）
- 多采用風扇散熱
- 啟動時間較長
- 通用性強，擴展性好
- 成本相對較高
- 適合中央控制和計算密集型應用
五、選型與應用建議
在選擇嵌入式工控一體機時，需要考慮以下關鍵因素：
- 處理器性能：根據應用的計算復雜度選擇合適的處理器平臺，避免過度配置或性能不足。
- 實時性要求：對于時序關鍵型應用，應選擇支持硬實時操作系統的平臺，并評估其***壞情況響應時間。
- 工業通信需求：確保設備支持所需的工業總線和通信協議，如Modbus、PROFINET、EtherCAT等。
- 環境適應性：根據部署環境選擇合適的工作溫度范圍、防護等級和抗干擾能力。
- 軟件生態：評估開發工具鏈、中間件支持和應用遷移難度，選擇具有良好軟件生態的平臺。
- 長期供貨保障：工業應用通常有較長的生命周期，應選擇有長期供貨承諾的產品。
六、未來發展趨勢
嵌入式工控一體機的未來發展將呈現以下趨勢：
- 異構計算架構：集成CPU、GPU、NPU等多種計算單元，滿足AI推理、圖像處理等多樣化計算需求。
- 邊緣智能增強：深度集成機器學習框架和推理引擎，支持更復雜的本地智能分析和決策。
- 確定性網絡技術：采用TSN（時間敏感網絡）等技術，提供確定性網絡通信能力，滿足工業實時控制需求。
- 功能安全認證：更多產品將獲得IEC 61508、ISO 13849等功能安全認證，適用于安全關鍵型應用。
- 軟件定義硬件：通過FPGA和可重構計算技術，實現硬件功能的軟件定義，提高系統靈活性。
- 云邊協同架構：與云平臺深度集成，實現邊緣計算和云計算的無縫協作，支持更靈活的部署模式。
嵌入式工控一體機作為工業自動化和智能制造的關鍵硬件平臺，正在經歷從單純的控制設備向智能邊緣節點的轉變。隨著工業互聯網、人工智能和5G技術的深入發展，嵌入式工控一體機將繼續演進，集成更多先進技術，為工業數字化轉型提供更強大、更靈活的計算平臺。企業在選擇和應用嵌入式工控一體機時，應當著眼長遠，綜合考慮當前需求和未來擴展，選擇具有技術前瞻性和良好生態的產品，以適應工業自動化不斷發展的需求。
